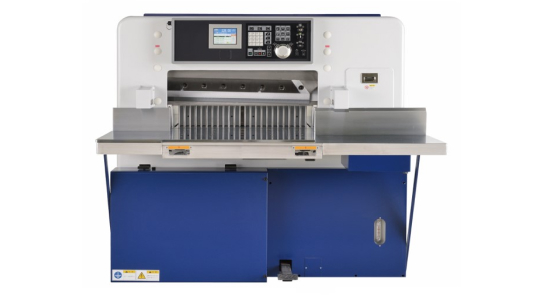

小型シリーズ
KC・SH-HOP JMC-7c
ビギナーでも簡単・安全！プロも満足！
A3プラスサイズが楽に切れる！楽に回せる！
デジタル印刷に最適な断裁機です。
最大668mm幅まで切れるので菊判にも対応します。
特徴
最大断裁厚さ120mm(クラス最高)。
高級鋳鉄製の一体型フレームで、刃物駆動はクランク式を採用し、高く積んでも高精度な断裁が可能です。

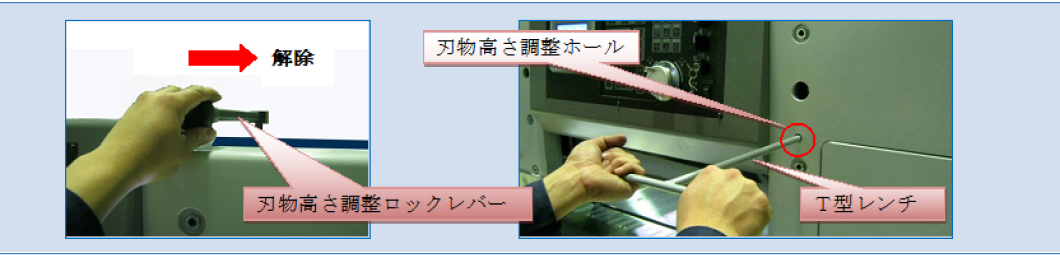

フロントアクセス
-
刃物高さ調整等が断裁機の前方で行えます。

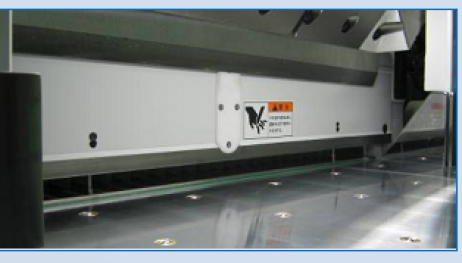

刃物ロック機構
-
両手操作式断裁スイッチ作動時以外は、刃物盤を機械的にロックし、刃物の落下を防止しています。

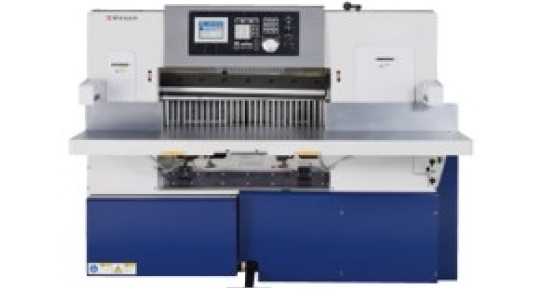

高性能でコンパクト設計、
プロ仕様コンピュータ断裁機
四六判の半裁にも対応可能な820mmのデジタル印刷向け断裁機です。
特徴
最大断裁厚さ140mm。
剛性の高いボックスタイプのフレーム、優れた各部のバランスにより抜群の断裁精度を発揮します。
新世代設計
-
刃物駆動は国内唯一の油圧式クラッチブレーキを採用し、このクラス最高のパワーを実現しました。
押さえ上昇機構は2本の圧縮式コイルばね方式を採用し、信頼性を向上しています。-

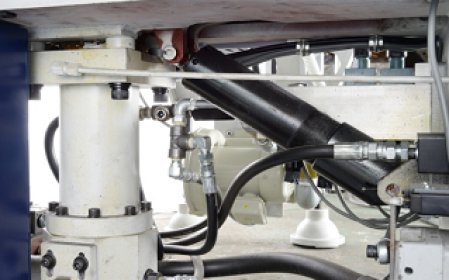

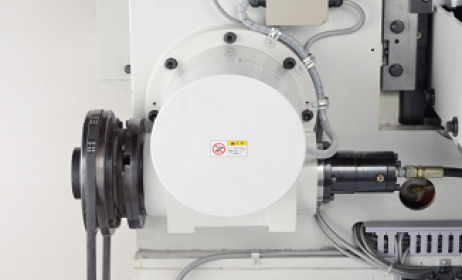

油圧クラッチブレーキ
-
2本の圧縮式コイルばね方式
-
高機能を凝縮！
プロ仕様コンパクト断裁機
オペレーターを事故から守る各種安全装置付き。
大型機並みの高精度、高性能を誇る、このクラス最高のコンパクト断裁機です。
特徴
最大断裁厚さ140mm。
剛性の高いボックスタイプのフレーム、優れた各部のバランスにより抜群の断裁精度を発揮します。
簡単な操作方法
-
■フルカラー液晶タッチパネル
タッチパネル方式により、プログラム入力をはじめ、クランプ圧力やバックゲージ速度等のパラメータ設定など、各種設定が簡単に行えます。
-

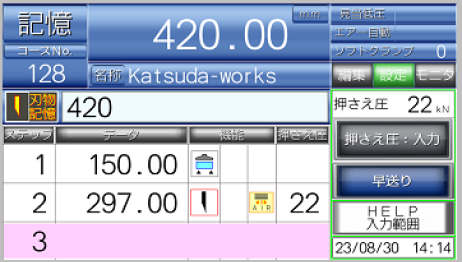

記憶モード画面
-

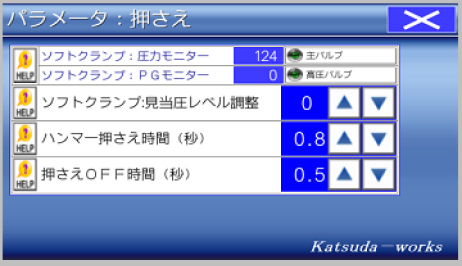

パラメータ：押さえ画面
■高感度タッチキー
実績が証明するメカニカル式のタッチキーを採用することにより、ワンランク上の操作性を実現します。
■手送りハンドル
現物記憶の最初の位置決めや、自動モードで断裁中の印刷ずれの合わせなどの際、手送り作業が簡単に行えます。

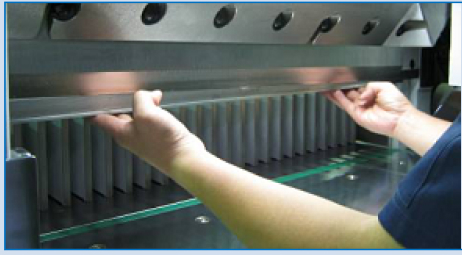

■カンタッチ（KC66）

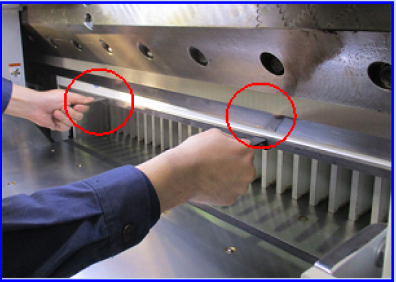

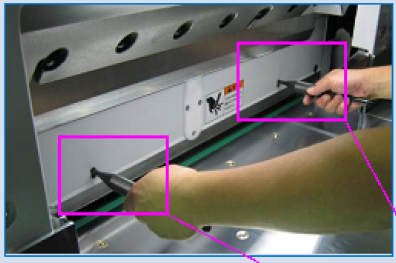

取り外し
押さえ板を簡単ワンタッチで着脱できます。
「工具（棒ねじ回し）」を同時に押すと、押さえ板が外れます。（落下します）取り付け
押さえ板を簡単ワンタッチで着脱できます。
2本のピンを抑え下面の穴に挿入し、押さえ板を持ち上げる要領で挿入します。■カンタッチ2（KC82）

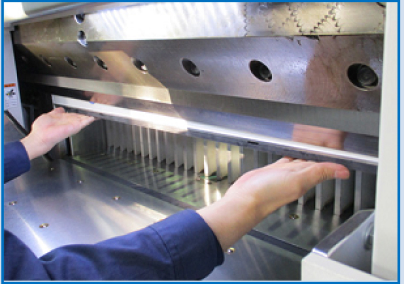

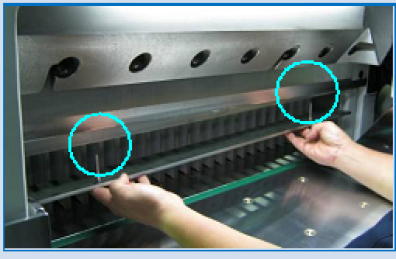

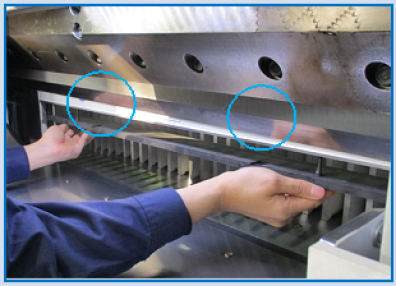

取り外し
高性能マグネットが内蔵された押さえ板だから、簡単ワンタッチで着脱できます。
付属の「専用工具」を挿入して引きはがすようにしてください。取り付け
高性能マグネットが内蔵された押さえ板だから、簡単ワンタッチで着脱できます。

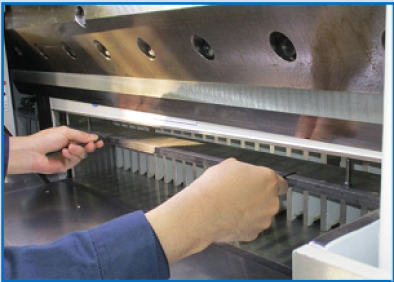

2本のガイドピンの位置を合わせ取り付け、押さえ板を持ち上げる要領で挿入します。 -
安全性
-
■ソフトクランプ
見当ペダルによる押さえ圧力を最小限（20kfg以下に軽くし、オペレーターの安全を守るソフトクランプ機構を搭載しています。
又、弘電華南全装置を遮光すると押さえは瞬時に停止します。-

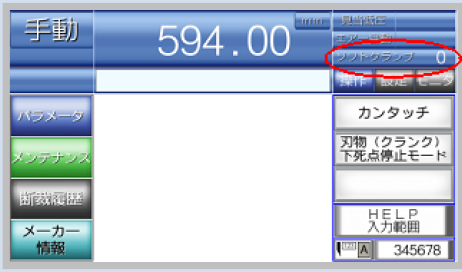

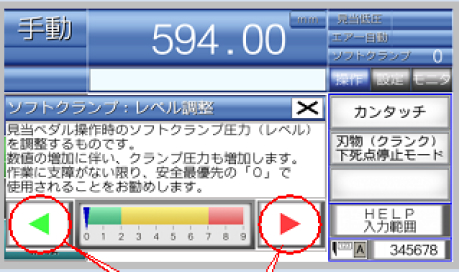

手動モード画面
-
ソフトクランプ：レベル調整
■型式検定
KC66 品名：シャー（紙断裁機）の安全装置（両手操作式）
名称：N630CL3
合格番号：第TA578号
品名：シャー（紙断裁機）の安全装置（両手操作式）
名称：N630CL4
合格番号：第TA665号SH-HO
Pシリーズ
JMC-7c合格番号 品名：シャー（紙断裁機）の安全装置（両手操作式）
名称：5780CV
合格番号：第TA619号 -
テクノロジー
-
■押さえ上昇機構は二重の安全設計
押さえ上昇用コイルばねとチェーンは、安全性を重視した2本吊り方式です。

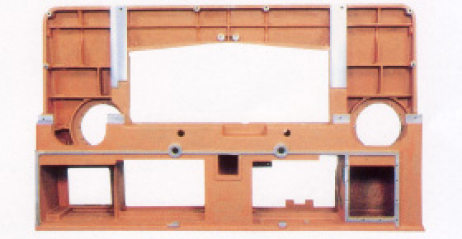

■高級鋳鉄製の一体型フレーム
数多くのリブを配した一体構造を採用。低振動、高剛性の本体フレームです。
-

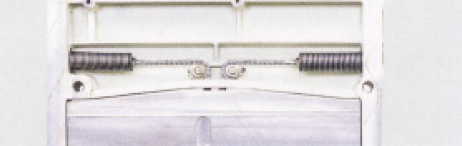

押さえ上昇機構は二重の安全設計
-
高級鋳鉄製の一体型フレーム
-
