サポート情報

トラブルカットの種類と対応

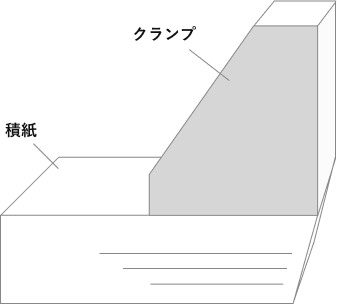

1. ①アンダーカット



   • ■特徴

     下層の紙が引き出されてカットされ、積紙の下が短くなる。

   • ■原因

     • ・クランプ圧が低すぎる
     • ・刃角が鈍角過ぎる
     • ・刃物の歪み

   • ■対処法

     1. 1．クランプ圧を高くする
     2. 2．バックゲージの角度を調整する
        　（アンダーカットの度合いに応じてバックゲージを前方に傾ける）
     3. 3．刃物を取り替える（刃角の適正化、歪みの矯正）

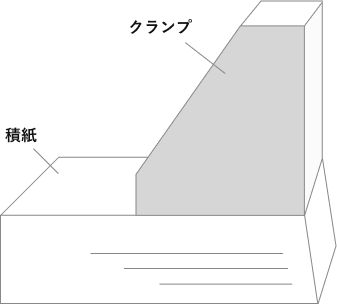

2. ②オーバーカット



   • ■特徴

     刃先がシノギ方向へ逃げてカットされ、積紙の下が長くなる。

   • ■原因

     • ・クランプ圧が高すぎる
     • ・刃角が鋭角過ぎる
     • ・刃物の切れ味が悪い
     • ・刃物の歪み

   • ■対処法

     1. 1．クランプ圧を低くする
     2. 2．バックゲージの角度を調整する
        　（アンダーカットの度合いに応じてバックゲージを後方に傾ける）
     3. 3．刃物を取り替える（刃物研磨、刃角の適正化、歪みの矯正）

3. ③凹カット



   ④凸カット



   • ■特徴

     断裁面が凹状、凸状にカットされる。

   • ■原因

     • ・刃物の曲がり
     • ・クランプ圧の不均一

   • ■対処法

     1. 1．刃物を取り替える（曲り、歪みの矯正、刃角の適切化）
     2. 2．クランプ圧の均等化（クランプ圧調整、ラバー等による均等化）
